電磁流量計產生誤差的常見八大原因,你觀察過了嗎?

作者:苗芃來源:經營服務部 瀏覽次數: 日期:2016-11-24



小編導讀
關于電磁流量計,大家應該都不陌生,但是看起來挺簡單的東西,一個頭一個圈,其實里面有很多的奧秘所在,也經常會出現問題,一旦出現問題,其實還挺麻煩的,對吧!今天我們就結合現場實例來分析分析遇到問題時該如何處理。





Q$A 1 待測液體中含有氣泡



這算是一種常見現象,有外界吸入的也有內部液體溶解所致,但電磁流量計是區分不出液體還是氣泡的,所以將其一并計算測量就會產生誤差。

圖一

解決方法

1. 如上圖所示,不易安裝在管道的最高點,更換安裝位置

2. 如安裝位置不易更換,可在流量計上游安裝集氣器,定期排氣





Q$A 2      待測液體非滿管

可以說,非滿管是含有氣泡的一種極端情況,既是管內液體未滿,頂部又含有大量氣泡,如果液體還沒沒過電極,那測量結果就會大打折扣。這當屬工程設計之誤。

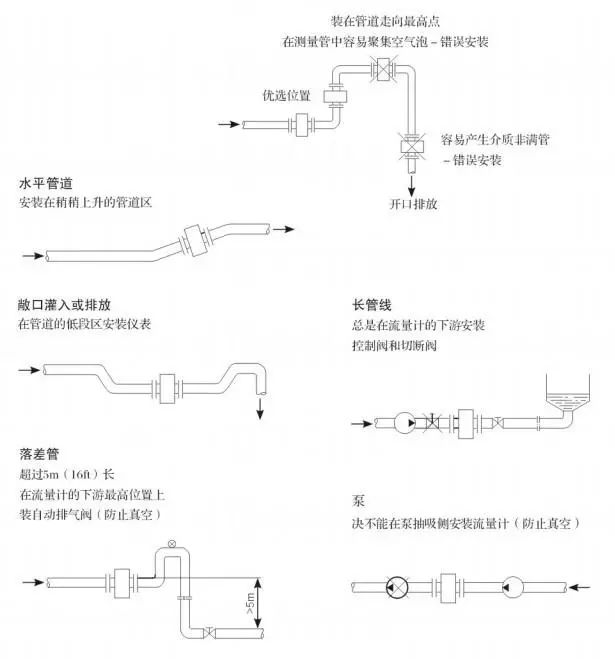

圖二



解決方法

圖二主要為正確安裝電磁流量計的安裝圖,牢記它準沒錯。



案例三



某柴油機廠工具車間電解切削工藝試驗裝置上,用DN80mm儀表測量和控制飽和食鹽電解液流量以獲取最佳切削效率。起初該儀表運行正常,間斷使用2個月后,感到流量顯示值越來越小,直到流量信號接近為零。



Q&A 3 導電沉積層短路效應



由于導電物質是逐漸沉積,流量信號出現短路現象。本類故障通常不會出現在調試期,而要運行一段時期后才顯露出來。





解決方法

將流量計拆卸下來,清洗絕緣層,大部分都是出現黃銹,而這是電解液中大量氧化鐵沉積所致。

凡是開始運行正常,隨著時間推移,流量顯示越來越小,就應分析有此類故障的可能性。



案例四



湖南某冶煉廠安裝一批電磁流量計測量溶液流量,因電磁流量傳感器的測量管難以實施伴熱保溫,數星期后內壁和電極上就結了一層結晶物,導致信號源內阻變得很大,儀表示值失常。



Q&A 4 遇到結晶液體 選型需謹慎

在選型時,大家經常會遇到介質是容易結晶的物料。雖然大部分物料在正常溫度下能夠正常測量,并且導管具有伴熱保溫效果。但是流量計內部的傳感器測量管不含此功能,所以經常性的流體流過測量管時因降溫而引起內壁結上一層固體。



解決方法

1. 盡量選擇測量管小的流量計

2. 拆卸比較復雜,不建議選擇此種流量計



案例五



上海某化工(冶煉)廠用20余臺哈氏合金B電極電磁流量計測量濃度較高的鹽酸溶液,出現輸出信號不穩的晃動現象?,F場檢查確認儀表正常,也排除了會產生輸出晃動的其他干擾原因。但是在多處其他用戶用哈氏合金B電極儀表測量鹽酸時運行良好。



Q&A 5 液體電導率超過測量允許范圍

由于電極的輸出阻抗是由被測液體電導率和電極大小決定的,所以當電導率低于下限值時,儀器不能正常工作,示值出現晃動現象。



解決方法

根據上述問題,工廠更換鉭電極電磁流量計后工作正常

1. 選用其它滿足要求的低電導率電磁流量計,如電容式電磁流量計

2. 選用其它原理流量計,如孔板等

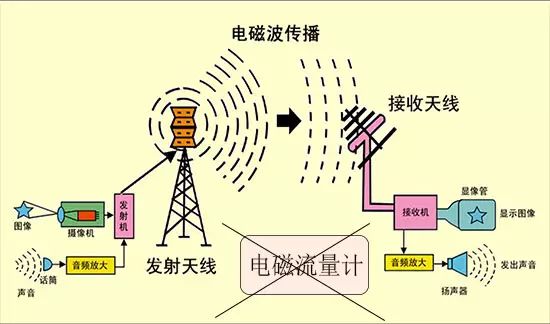

Q&A 6 空間電磁波干擾

一般來說,如果傳感器與轉換器間的電纜較長且周圍有強電磁干擾,則電纜可能引入干擾信號,形成共模干擾,造成顯示失真、非線性或大幅晃動。





解決方法

1. 盡量遠離強磁場(如大電機、大變壓器和電力電纜附近)

2. 盡量縮短電纜長度,采用屏蔽措施

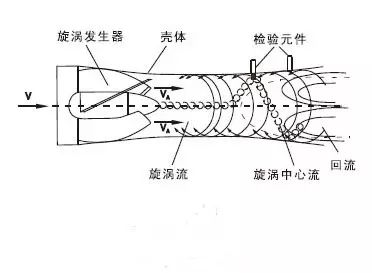

Q&A 7 待測液體非對稱流動

正常情況下,要求流體在管道內流速為軸對稱分布,磁場均勻。而實際上常會出現非軸對稱流速分布,當出現旋渦流時,對輸出會產生影響從而產生誤差。





解決方法

1. 上游有足夠的直管段,以保證流速按同心圓分布

2. 流量計內徑應與上下游一定范圍內的管道內徑相同,否則會使流速分布不均勻

3. 如果上游直管段不足,可安裝流量調節器,這樣只能作部分補償。



Q&A 8 安裝點振動問題

電磁流量計對于安裝點的振動有嚴格的要求,必須安裝在振動小的地方,否則一定會產生誤差。

文章來源:自動化頻道





所屬類別: 技術支持
